Данное оборудование спроектировано и изготовлено по индивидуальному заказу в соответствии со спецификациями клиента и предназначено для контактной точечной сварки ребер жесткости на дисках.
Данное оборудование спроектировано и изготовлено по индивидуальному заказу в соответствии со спецификациями клиента и предназначено для контактной точечной сварки ребер жесткости на дисках.

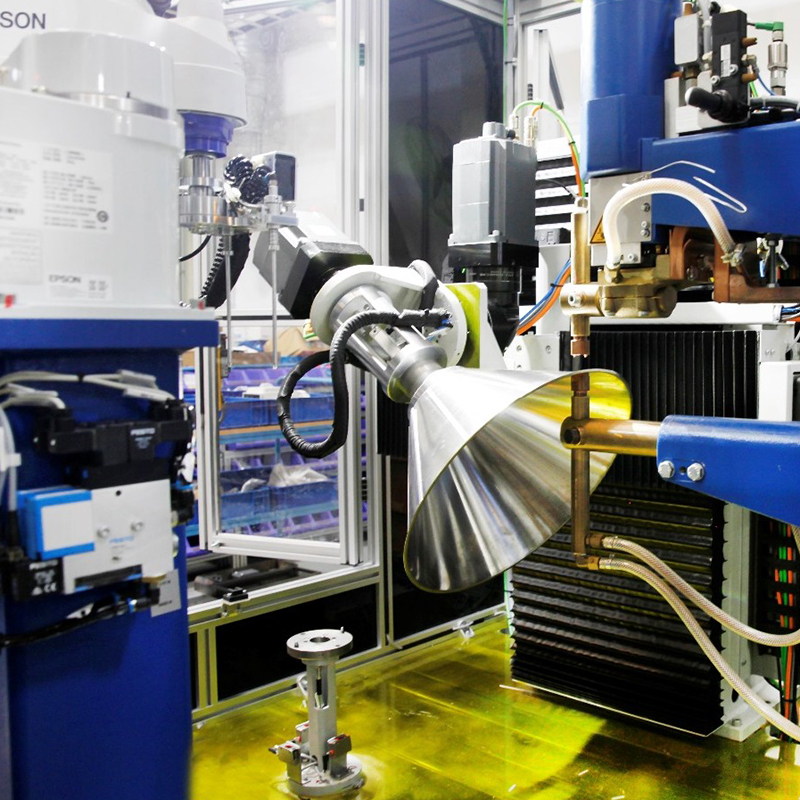

Система включает в себя следующие узлы и компоненты: сборочный узел позиционирующей оснастки, магазин, узел роботизированного захвата, узел захвата и вращения, сварочный пистолет, станцию предварительной загрузки ребер жесткости в магазин, основание, защитное ограждение и систему управления с интерфейсом оператора (HMI).

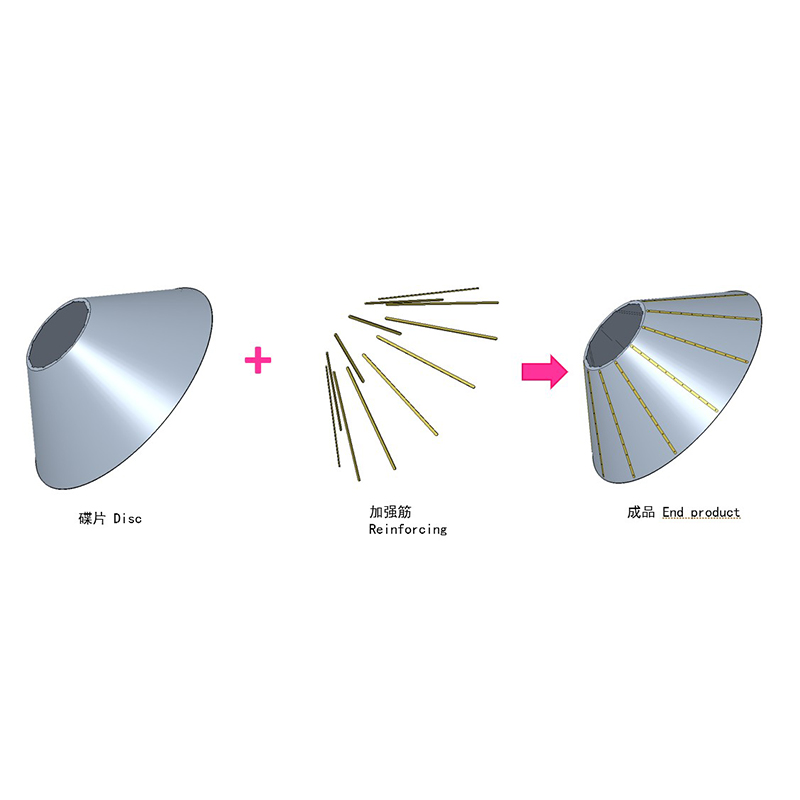

Операторы вручную устанавливают диски на позиционирующую оснастку и загружают ребра жесткости в магазин. После нажатия кнопки пуска узел захвата и вращения берет диск и поворачивает его в положение для сварки, а узел роботизированного захвата берет ребро жесткости и перемещает его в зону сварки. Процесс сварки происходит автоматически: узел захвата и вращения поворачивает диск, обеспечивая возможность сварки в различных точках. За счет смены позиционирующей оснастки и захватов, а также регулировки магазинов, система позволяет сваривать диски с большим наружным диаметром (от 200 до 800 мм), углом конуса 70° или 80° и толщиной 0,5–1 мм, а также соответствующие им ребра жесткости (шириной 6 мм, различной длины и толщиной 0,5–1 мм).
Для обеспечения безопасности оператора предусмотрены защитные дверцы и ограждения. Также имеется кнопка аварийной остановки, позволяющая мгновенно прекратить работу в любой момент или при любом состоянии системы, что приводит к срабатыванию защитной блокировки.
